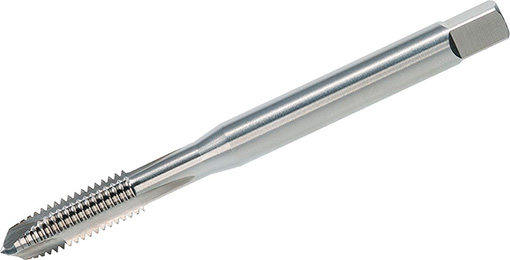

Метчики машинные DIN371
Пример полного обозначения метчика:
Метчик машинный с винтовыми канавками M4 6H C-R35-R40 Z3 HSSE-Co5+vap DIN371 N п/у_10гр., Чехия 1R-635-32V M4 stock
Примеры обозначения по форме заборной части:
DIN 371 B (форма B), DIN 371 C (форма C), DIN 371 D (форма D), DIN 371 E (форма E), DIN 371 A (форма A).
Расшифровка обозначений формы заборной части (витки с неполным профилем и затыловкой - "заходная часть" или "заборная часть"):
форма B 3,5-6 витков заборная часть метчика (форма B), форма C 2-3 витка заборная часть метчика (форма C), форма D 3,5-5 витков заборная часть метчика (форма D), форма E 1,5 витка заборная часть метчика (форма E), форма "А" (форма A) - практически не используется;
Примеры обозначения для метчиков с винтовыми стружечными канавками:
DIN 371 C-R15, DIN 371 C-R35, DIN 371 C-R40, DIN 371 C-R45, DIN 371 C-R50, DIN 371 C-L15.
Расшифровка обозначений винтовых канавок:
R15...R50 - правые винтовые канавки с углом спирали 15...50 градусов, L15 - левые канавки 15 градусов;
Также метчики различаются по типу исполнения для различных групп материалов:
GS - для сталей до 750 Н/мм^2, N - для сталей до 900 Н/мм^2, VA - для нержавеющих сталей, VG - для сталей до 1100 Н/мм^2, UNI- универсальные, H- для закаленных сталей, HR- для закаленных сталей до 45 HRC, AL 1- для алюминия и дюрали, AL 2- для силуминов- литьевых алюминиевых сплавов с содержанием кремния, GG- для чугунов, Ni- для никелевых сплавов, Ti - для титановых сплавов.
Для быстрого определения типа исполнения применяется цветовая маркировка кольцами.
|
Таблица размеров машинных метчиков по ДИН 371 с утолщённым хвостовиком для метрической резьбы основного шага (М)
|
|||||
|---|---|---|---|---|---|
| Размер | Шаг резьбы | Общая длина | Длина рабочей части (для справки)* | Диаметр хвост-ка | Размер квадр. |
| (d) мм | (P) мм | (l1) мм | l2 (мм) | (d2) мм | a (мм) |
| M1,6 | 0,35 |
40
|
8*
|
2,5
|
2,1 |
|
М1,7
|
0,35 |
40
|
8*
|
2,5
|
2,1 |
|
М1,8
|
0,35 |
40
|
8*
|
2,5
|
2,1 |
|
М2
|
0,4
|
45
|
8*
|
2,8
|
2,1 |
|
М2,2
|
0,45 |
45
|
9*
|
2,8
|
2,1 |
|
М2,3
|
0,4
|
45
|
9*
|
2,8
|
2,1 |
|
М2,5
|
0,45 |
50
|
9*
|
2,8
|
2,1 |
|
М2,6
|
0,45 |
50
|
9*
|
2,8
|
2,1 |
|
М3
|
0,5
|
56
|
11*
|
3,5
|
2,7 |
|
М3,5
|
0,6
|
56
|
13*
|
4,0
|
3,0 |
|
М4
|
0,7
|
63
|
13*
|
4,5
|
3,4 |
| M 4,5 | 0,75 | 70 | 13* | 6,0 | 4,9 |
|
М5
|
0,8
|
70
|
16*
|
6,0
|
4,9 |
|
М6
|
1
|
80
|
19*
|
6,0
|
4,9 |
|
М7
|
1
|
80
|
19*
|
7,0
|
5,5 |
|
М8
|
1,25 |
90
|
22*
|
8,0
|
6,2 |
|
М9
|
1,25 |
90
|
22 *
|
9,0
|
7,0 |
|
М10
|
1,5
|
100
|
24*
|
10,0
|
8,0 |
|
М12
|
1.75 |
110
|
28*
|
12.0
|
9.0 |
